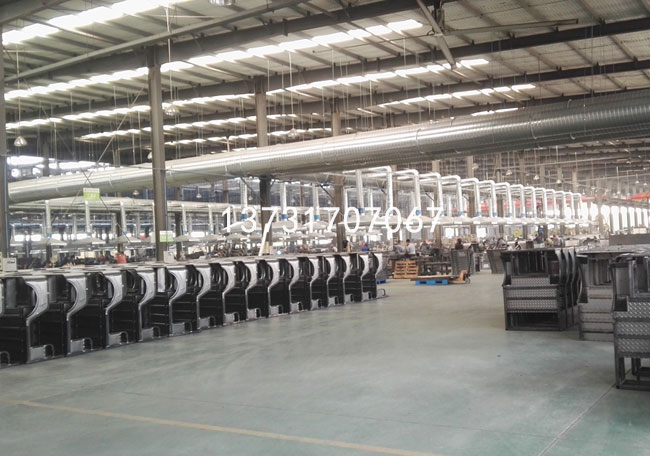

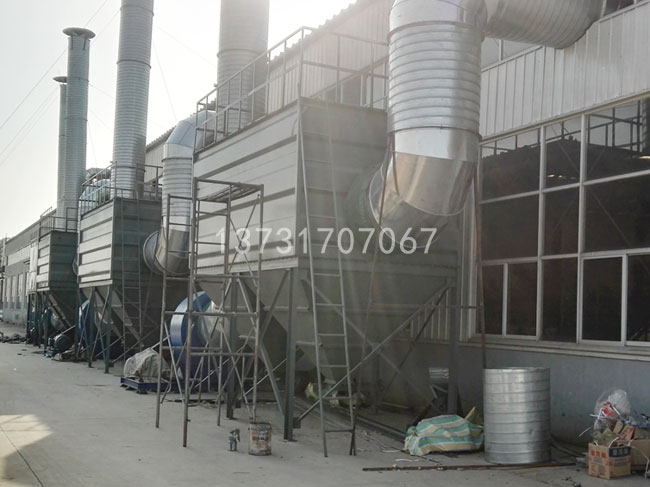

我公司為滄州青縣開發區某三輪車廠設計的三臺焊煙濾筒除塵器安裝完畢，三輪車焊接車間分三排焊接工位，每排35個焊接工位，焊煙濾筒除塵器分三臺布置，焊煙通過吸塵管道集中到車間外的濾筒除塵器過濾。

　　焊煙濾筒除塵器技術參數

　　1、型號規格：LTM-68

　　2、處理煙氣量：75000m3/h

　　3、進口粉塵濃度：≤20g/Nm3

　　4、出口粉塵濃度：＜10mg/Nm3

　　5、本體阻力：≤1500Pa

　　6、本體漏風率：≤2%

　　7、總過濾面積：1000m2

　　8、脈沖閥規格：2.5″直角式

　　9、濾筒數量：88只

　　10、濾袋規格 φ325×1300

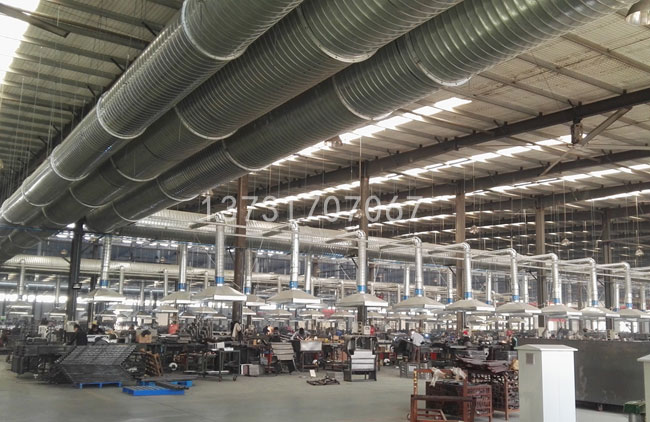

　　LTM型集中焊煙濾筒除塵器的焊接煙塵處理風量范圍2000-130000m3，可以滿足各種焊接車間的全面治理，一個中央系統能同時處理多個焊接工位的煙塵凈化。主要凈化方式是在大型綜合車間、廠房車間外安裝凈化系統，車間內設置引風管道，將室內煙氣引至凈化系統處理并排放，通過自由移動吸臂收集零散焊接點凈化煙氣。



　　工作原理：通過引風機的作用，焊煙廢氣經萬向吸罩或吸風口吸入設備進風口，設備進風口處設有阻火器，火花經阻火器即被阻留，煙塵氣體進入濾芯過濾室，利用重力與上行氣流，首先將粗粒塵直接降至灰斗，微粒煙塵被濾芯捕集在外表面，潔凈氣體由濾芯中心流入潔凈室，再經過活性炭吸附層去除異味后經出風口排出。濾芯的更換和清理通過壓力顯示提示。

　　清灰采用壓縮空氣脈沖自動清灰，使設備阻力穩定在有利于工作的水平，使設備成為長時間大量電焊作業時的O除塵設備。

　　LTM型移動式焊煙除塵器工作原理與上述相同，主要區別在于LTM型移動式焊煙除塵器將電控箱，排風機制作成一整體，同時設備底座安裝角輪，可移動。



    設備組成及特點：1.采用普通鋼制作而成，主要部件有進風口（內設阻火網）、沉降室、O濾芯、濾芯支架、潔凈室、出風口（配有消聲措施）、降灰抽屜（小車）、脈沖系統等組成；

　　2.O濾芯采用防油防水濾芯，專業用于焊接煙塵的處理，對于亞微米級以上的顆粒具有以上的凈化效率。同時具有運行阻力低，使用壽命長的特點；

　　3.設備結構簡單，維修保養方便簡捷，費用低廉；

　　4.設備運行阻力低，有效節約除塵系統的能耗；

　　5.清灰采用手動和自動兩種控制方式，可以節約壓縮空氣消耗量。
