產品詳情

布袋除塵器應用于電爐煙氣除塵，銀川特鋼使用我公司生產的GA系列大氣清灰布袋式除塵器，安裝完畢，準備試運轉。布袋除塵器具有壓縮空氣清灰、外濾式除塵、清灰效果好、過濾區全封閉、維護檢修機外執行、操作方便等特點。

一、產品概述
　　GA系列大氣清灰布袋式除塵器的特點：清灰系統采用了高頻振動加反吹風，反吹風由特殊設計的電動機帶動三通閥來實現，電動缸的動作由一套自控系統來控制，于過去采用的脈沖反吹和高壓反吹布袋除塵器相比，除大大節省的配套輔助設備的投資以外，還非常顯著的降低了電能消耗和設備的運行費用，同時還具有性能穩定可靠、除塵效率高、檢修方便、濾袋壽命長等優點。本除塵器廣泛用于建材、陶瓷、冶金、糧食、化工、鑄造、輕工等行業。

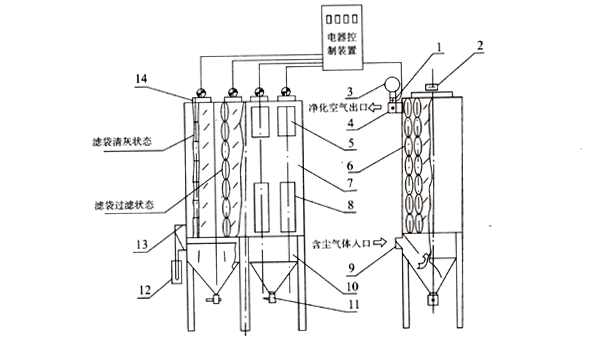

二、工作原理
　　含塵氣體由進氣管進入灰斗，再向上經由箱體內的濾袋凈化后，由電動三通閥開啟的主閥板處排至出氣管，出氣管的氣體再經離心風機，煙囪排入大氣中。
　　隨著工作時間的加長，除塵布袋內壁上粉塵層的厚度逐漸增加，阻力也隨之逐漸上升，當阻力升高值達到80～120毫米水柱時，（可通過U型壓力計看出），電動缸開動使用電動三通閥的主閥板關閉，付閥板打開，進行反吹清灰。
　　反吹空氣通過電動三通閥進入箱體后，與過濾狀態相比反向通過濾袋，與此同時，高頻電振器開始動作，使濾袋隨這作高頻震動。在反吹及高頻振動的同時作用下起到清灰的效果（清灰時間是可調的）。清灰結束時高頻電振停止振動。電動三通閥主閥板打開，付閥同時關閉，又恢復了正常過濾狀態?？梢园凑招枰{(diào)整清灰的相鄰間隔時間、使各箱體按指定的時間依次序進行清灰。
二、GA型系列大氣清灰布袋式除塵器技術性能表

序號	性能參數 規格	Ⅱ	Ⅲ	Ⅳ	Ⅴ
1	過濾面積(米2)	104	156	208	260
2	濾袋數量(條)	64	96	128	160
3	濾袋規格(直徑×長度毫米)	Φ160×3350	Φ160×3350	Φ160×3350	Φ160×3350
4	設備阻力(毫米水柱)	<120	<120	<120	<120
5	除塵效率 %	>99	>99	>99	>99
6	入口含塵濃度(克/米3)	<15	<15	<15	<15
7	過濾風速(米/分)	1.0-2.0	1.0-2.0	1.0-2.0	1.0-2.0
8	處理風量(米3/時)	6240-12480	9036-18720	2450-24900	15600-31200
9	使用溫度(℃)	<120	<120	<120	<120
10	電機總?cè)萘?瓦)	1.34	1.71	2.68	3.05
11	外形尺寸 長×寬×高毫米2	3000×3725      ×6640	3000×4525       ×6640	3000×5325×6640	3000×6125×6640
12	設備重量 (公斤)	6044	7189	8640	9670

序號	性能參數 規格	Ⅵ	Ⅶ	Ⅷ
1	過濾面積(米2)	312	364	416
2	濾袋數量(條)	192	224	256
3	濾袋規格(直徑×長度毫米)	Φ160×3350	Φ160×3350	Φ160×3350
4	設備阻力(毫米水柱)	<120	<120	<120
5	除塵效率 %	>99	>99	>99
6	入口含塵濃度(克/米3)	<15	<15	<15
7	過濾風速(米/分)	1.0-2.0	1.0-2.0	1.0-2.0
8	處理風量(米3/時)	18720-37440	21840-43680	24960-19920
9	使用溫度(℃)	<120	<120	<120
10	電機總?cè)萘?瓦)	4.02	4.39	5.36
11	外形尺寸長×寬×高毫米2	3000×6925×6640	3000×7725×6640	3000×8575×6640
12	設備重量 公斤	11005	11920	13601

說明:（1）如果含塵濃度低，可以提高過濾風速使用，如果粉塵粒度過細，需降低使用風速，風速的先取O與西重所協商。
　 ?。?）濾料材料為滌淪208絨布，也可以根據用戶需要，改為其他濾料。
　 ?。?）可以根據用戶需要組合成更大規格。
