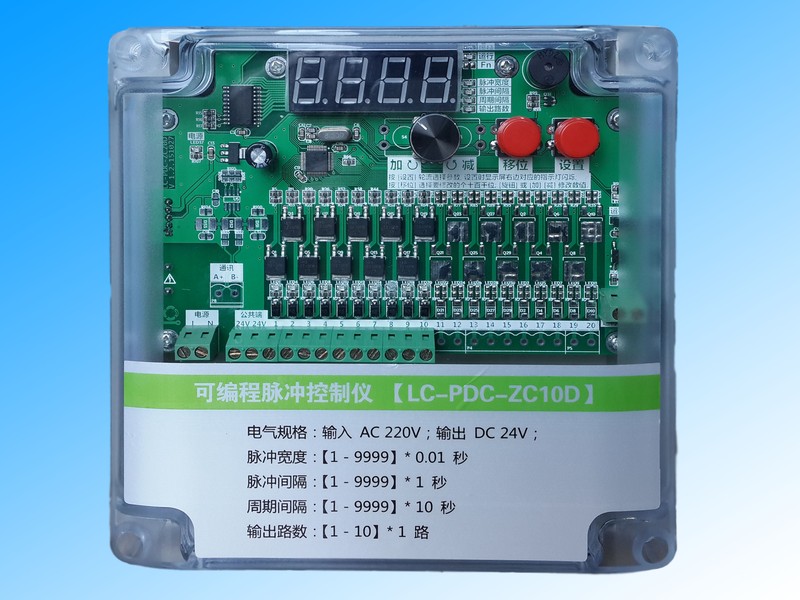

脈沖袋式除塵器控制儀 LC-PDC-ZC10D (在線式 10路 24V)，此款控制儀電壓有24V和220V兩款，購買時請告知客服選用電壓，以免為您造成不必要的損失。此款脈沖控制儀輸出路數可調，凡是所控脈沖閥數量為10個以下，全部可以使用。



◆ 本脈沖控制儀適合于脈沖袋式除塵器;

◆ 外觀設計美觀大方, 采用透明面板; 按鍵布局直觀, 旋鈕操作方便合理;

◆ 硬件上采用意法半導體公司生產的ARM內核工業級高速微處理器, 性能穩定可靠;

◆ 控制儀外殼采用ABS工程塑料, 全密封設計;

◆ 多種輸出電壓規格,多種輸出路數可供選型;



輸出點

脈沖控制儀具有10路 24V1A 輸出，接噴吹電磁脈沖閥.



使能(壓差控制)功能

脈沖控制儀提供一路無源輸入點, 以實現在遠程或控制室對控制器進行啟動/關閉的操作. 亦可連接壓差傳感器, 由壓差控制啟停.



RS-485 通訊(備選)

10路脈沖控制儀可與上位機或其他設備組成集中控制系統, 上位機可通過通訊讀取工作狀態和當前值, 設定參數, 控制設備啟停等.

脈沖控制儀接線方法：
本公司使用統一DMF電磁脈沖閥與DMK脈沖控制儀，安裝方法簡單、易懂。把電磁脈沖閥和脈沖控制儀用1平方線連接起來， 電磁脈沖閥上有三個接頭，一個是火線（紅色），一個是公用線（綠色），另一個是地線（雙色），把全部電磁閥上的火線與控制柜上的火線按順序連接起來，把全部電磁閥上的公用線用一個線連接在一起，然后與控制柜上的公用線連接起來，地線接牢，檢查安裝無誤，此脈沖控制儀接線完成準備運行。

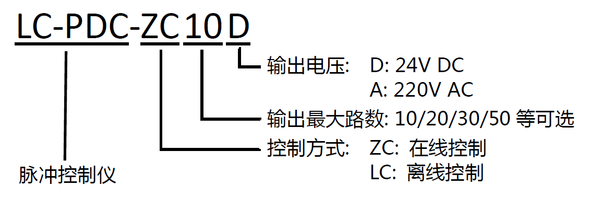

脈沖控制儀型號含義

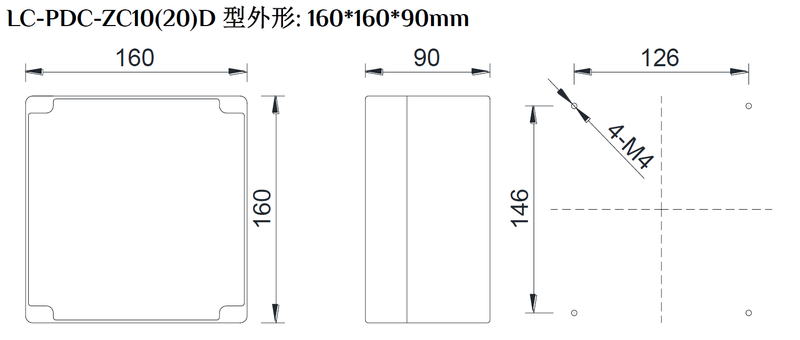

10路脈沖控制儀產品尺寸和安裝孔
