生物質鍋爐阻火器的設計與選型

發布日期：2017-12-07 20:08

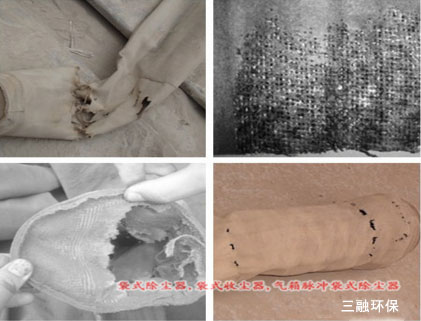

生物質鍋爐除塵器O怕的就是燒布袋，我們根據不同燃料生物質鍋爐灰份的研究，O新開發的慣性阻火器，在生物質鍋爐除塵領域攔截火星防止布袋除塵器燒袋取得顯著成效。
　　慣性阻火器的作用原理，是使含塵氣流方向急劇變化或沖擊到障礙物上，載流介質中的塵粒產生離心加速度，從而增加了塵粒的分離作用。
　　慣性阻火器有多種構造形式。根據生物質鍋爐除塵原理大致可分為慣性碰撞式和氣流折轉式兩類。下面介紹一下常見的幾種慣性阻火器的構造形式。
　　（1）慣性碰撞式
　　慣性碰撞式阻火器一般是在氣流流動的通道上增設若干排擋板構成。當含有未燒燒完全的火星流經擋板時，火星在慣性力的作用下撞擊到擋板上，失去動能后，在重力的作用下沿擋板下落，掉入灰斗內。
　　擋板可以單級或多級設置，一般采用多級式，目的是增加火星撞擊的機會；擋板的形式可采用平板、折板或槽形板形式，槽形板可以有效地防止已捕集的粉塵被氣流沖刷而再次揚起，從而提高除塵效率。
　　采用多級設置時，擋板應交錯布置，讓火星從兩板之間的縫隙以較高的速度噴向下一排擋板，增加火星撞擊擋板的機會。多級式一般可設置3-6排擋板，或者更多排數。這類除塵器的阻力一般在100Pa以下，除塵效率可達65%-75%以上。

　?。?）氣流折轉式
　　氣流折轉式一般是通過各種途徑使氣流急劇折轉，利用氣體和塵粒在折轉時具有不同慣性力的特性，使塵粒在折轉處從氣流中分離出來。
　　常見的百葉式氣流折轉慣性阻火器，它是氣流折轉式的典型例子。
　　這種阻火器通常也稱為粉塵濃縮器，常與另一種除塵器串聯使用。它由許多直徑逐漸變小的圓錐環構成一個下大上小的百葉式圓錐體，每個環間縫隙一般不應大于6mm，以提高氣流折轉的分離能力。含塵氣體從百葉圓錐體底部進入，隨著氣流的向上運動，約有90%以上的含塵氣流，通過百葉之間的縫隙，然后折轉120-190與粉塵脫離后排出。氣流中的粉塵在通過百葉縫隙時，在慣性力的作用下撞擊到百葉的斜面上，然后反射返回到中心氣流中，此部分中心氣流占總氣流量的10%，從而使粉塵得到濃縮。這股濃縮了的氣流從百葉式圓錐體頂部引入旋風除塵器（或者其他除塵器）中，使塵粒進一步分離，旋風除塵器排出的氣體再匯入含塵氣流。這種串聯使用的除塵器的總效率可達80%-90%，阻力約500-700Pa。
　　一般來說，慣性阻火器內氣流速度越高，氣流折轉角越大，折轉次數越多，其除塵效率也越高，但阻力也隨之增大。慣性阻火器一般多用于密度大、顆粒粗的金屬或礦物性粉塵的處理，對密度小、粒度細的粉塵或纖維性粉塵不宜采用。慣性阻火器一般作為多級除塵系統的前級處理，用以捕集生物質鍋爐10-20um以上的未燃盡的紅碳塵粒。
