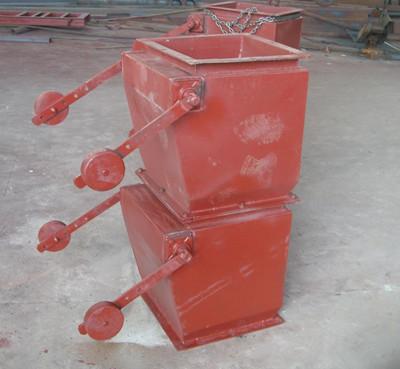

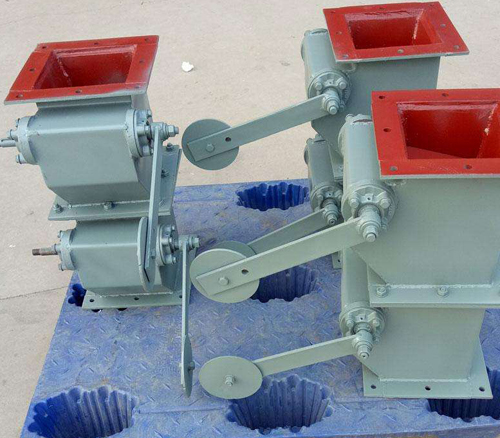

雙層翻板卸灰閥用于中、小型除塵器，它是機械式除塵器灰斗鎖氣、卸灰裝置。在水泥工業也是各種磨機、烘干機、料倉、筒庫和閉式輸送系統的鎖氣、卸灰裝置。該閥為物料在重力作用下交替開閉自卸、重錘自動復位機構，具有轉動平穩、節能、卸灰量可調、卸灰鎖氣可靠的性能。有單門、雙門兩種結構，單門雙層翻板閥密封性能較好；雙門雙層翻板閥卸灰量較大。

（一）翻板式卸灰閥的分類及結構

1、翻板式卸塵閥的分類

（1）按其翻板層數分單層翻板式卸塵閥、雙層翻板式卸塵閥。

（2）按翻板式卸塵閥的操作方式分機械式翻板卸灰閥、電動式翻板卸塵閥、氣動式翻板卸塵閥。

電動式翻板卸塵閥的死板執行機構又可分電機凸輪式及電動推桿式。

2、翻板式卸灰閥的結構

（1）單層翻板式卸灰閥是一種O簡單的機械式卸灰閥。單層翻板式卸塵閥的斜板與杠桿系統連接，固定在軸上，軸的另一端杠桿上配有平衡重錘，使斜板緊貼排灰口。

（2）雙翻板式卸灰閥的結構與單層翻板式卸灰閥不同之處是有兩個翻板結構，每一層翻板都是斜板與杠桿系統連接，固定在軸上，軸的另一端杠桿上配有平衡重錘，使斜板緊貼排灰口。

（3）電動翻板式卸灰閥或氣動翻板式卸灰閥將平衡重錘改為電動推桿、電動機凸輪或氣缸驅動，再付以彈簧回拉，則變成電動翻板式卸塵閥或氣動翻板式卸塵閥。

（二）翻板式卸灰閥的工作原理

1、機械式單層翻板卸塵閥的工作原理

在斜板上積存一定量的粉塵時，斜板被壓下，粉塵被排出，然后依靠重錘作用復位，這是一種周期性地間歇排塵（灰）裝置。這種卸塵閥是靠斜板與排灰口的緊密接觸和一定高度的灰柱來保證密封性的。由于單翻板式卸料閥在周期性地間歇排灰，當閥極開啟排灰時容易漏風。

2、機械式雙層翻板卸塵閥的工作原理

翻板閥亦是靠重力作用的杠桿機構實現密封和排灰，密封好壞主要取決于灰柱高度。由于該閥有二層斜板，當?shù)谝粚有卑迳戏e存一定量的粉塵時，斜板被壓下，粉塵被排出時，第二層斜板仍然緊貼排灰口，防止漏風。當?shù)谝粚有卑逡揽恐劐N作用復位后，第二層斜板上積存一定量的粉塵后，斜板被壓下，粉塵被排出，然后依靠重錘作用復位。這也是一種周期性地間歇排塵（灰）裝置，同樣靠斜板與排灰口的緊密接觸和一定高度的灰柱來保證密封性，但由于有雙層翻板，其漏風量比單層翻板式卸塵閥要少得多。

機械式翻板卸塵閥在使用過程中由于粉塵及結構原因，斜板與料管的密閉達不到要求，造成漏風，機械式翻板卸塵閥對粉塵的性能要求比較高，只適合流動性較好、干燥的粉料，而且需要經常檢查其翻板是否卡住，所以一般較大工程中已很少使用機械式翻板卸塵閥，都使用電動的或氣動的翻板式卸塵閥，并設置翻板位置報警系統。

3、電動或氣動式翻板卸塵閥的工作原理

電動的或氣動的翻板式卸塵閥均為雙層翻板，其排灰工作過程同機械式雙層卸塵閥，但動作原理不是依靠粉塵重力與重錘的平衡原理交替進行排灰及密封，而是采用電機、電動推桿或氣缸來控制兩個翻板交替間隔動作，實現排灰及密封，其動作時間及每次排灰時間都可調。

（三）翻板式卸塵閥使用范圍

1、翻板式卸塵閥由斜板式結構形成，適用于排除干燥氣體中的非黏性粉塵，可供XLP/A型、XLP/B型旁路式旋風除塵器配套使用，也可用于其他類型的旋風除塵器排灰。

2、機械式雙層翻板卸塵閥的結構尺寸，為了滿足讀者自行設計機械式翻板卸塵閥。

3、制造時，要求翻板和管口完全密合，軸轉動應靈活。重錘在搖臂上的位置，運行時需進行調整，以使上下翻板輪流排料。
